Bảo Trì Bẫy Hơi Valsteam ADCA

Sản phẩm yêu cầu bảo trì để đảm bảo hoạt động chính xác và an toàn trong suốt tuổi thọ của nó. Công việc bảo trì nên được thực hiện theo kế hoạch định kỳ. Những khoảng thời gian này cần được xác định bởi người vận hành tùy theo điều kiện sử dụng.

Quy trình bảo trì

• 1. Đảm bảo tất cả các vật liệu và công cụ cần thiết sẵn sàng trong quá trình bảo trì.
• 2. Thực hiện quy trình ngừng hoạt động.
• 3. Thực hiện quy trình bảo trì – xem các phần sau.
• 4. Đưa sản phẩm vào hoạt động trở lại.

Vệ sinh/thay thế bộ cơ cấu

• 1. Tháo dần bu lông (10) theo hình chữ X và tách nắp (2) ra khỏi thân (1).
• 2. Tháo vòng đệm thân (3) và làm sạch bề mặt cẩn thận, không để lại cặn than chì.
• 3. Tháo đai ốc seat van (4A), tháo vòng đệm (5) và cơ cấu (4, 6, 7, 8, 9).
• 4. Vệ sinh hoặc thay thế cơ cấu (4, 6, 7, 8, 9). Khi vệ sinh, sử dụng nước sạch và khăn.

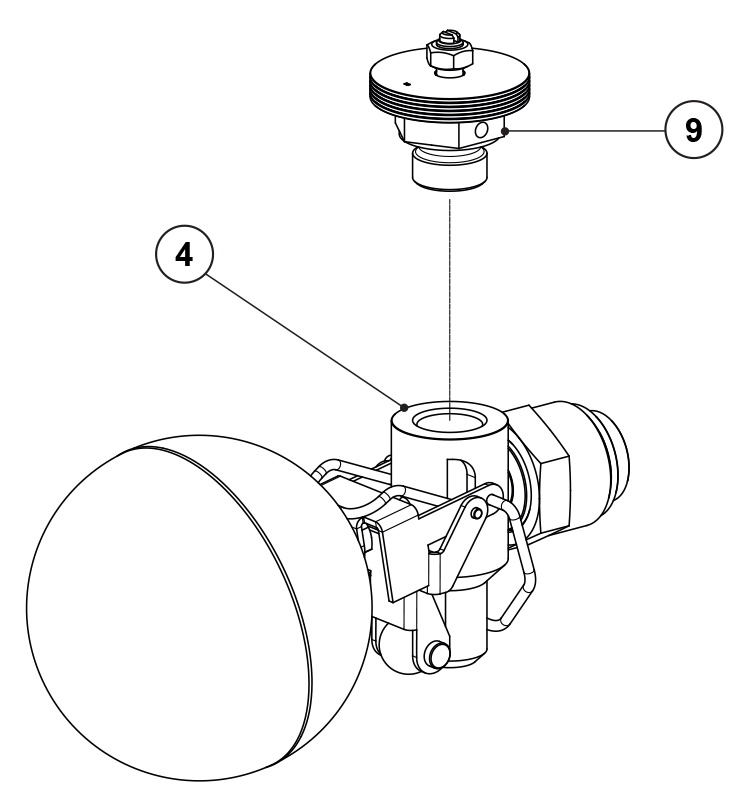

• 5. Nếu chỉ cần thay van thông hơi tự động (9), cố định chặt seat van (4) trong ê tô với hàm mềm và tháo van thông hơi tự động (9).
• 6. Làm sạch kỹ lưỡng ren cái, loại bỏ hết cặn silicone.
• 7. Bôi keo silicone phù hợp lên ren của van thông hơi tự động mới (9) và siết chặt với mô-men xoắn được khuyến nghị.
• 8. Thay thế vòng đệm (5) nếu cần và nới lỏng đai ốc seat van (4A) vào thân (1).
• 9. Cố định seat van (4) với van thông hơi tự động (9) hướng lên và siết chặt đai ốc seat van (4A) với mô-men xoắn phù hợp.
• 10. Lắp vòng đệm thân mới (3) và lắp nắp (2) với phần nhô ra hướng lên.
• 11. Bôi dầu bôi trơn phù hợp lên ren của bu lông (10) và siết dần theo hình chữ X cho đến khi đạt mô-men xoắn khuyến nghị.

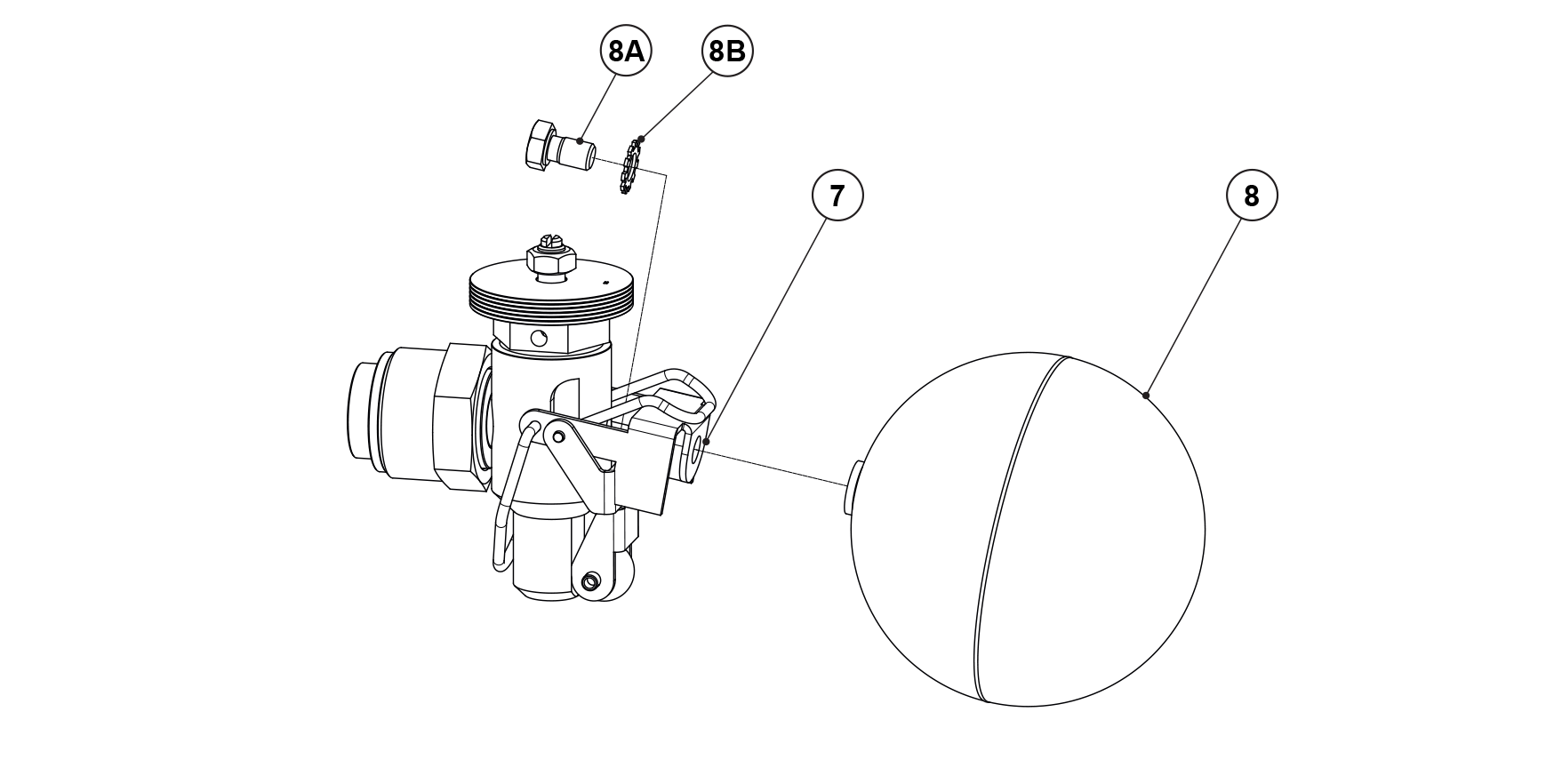

Thay thế phao

• 1. Tháo dần bu lông (10) theo hình chữ X và tách nắp (2) ra khỏi thân (1).
• 2. Tháo vòng đệm thân (3) và làm sạch bề mặt kỹ lưỡng.
• 3. Cố định phao (8), tháo bu lông (8A) và tháo vòng đệm răng cưa (8B).
• 4. Gắn phao mới vào cần gạt (7) bằng cách siết chặt bu lông (8A) với vòng đệm răng cưa mới (8B).
• 5. Lắp vòng đệm thân mới (3) và cài nắp (2) với phần nhô lên hướng lên.
• 6. Bôi dầu bôi trơn phù hợp lên ren của bu lông (10) và siết dần theo hình chữ X cho đến khi đạt mô-men xoắn khuyến nghị.

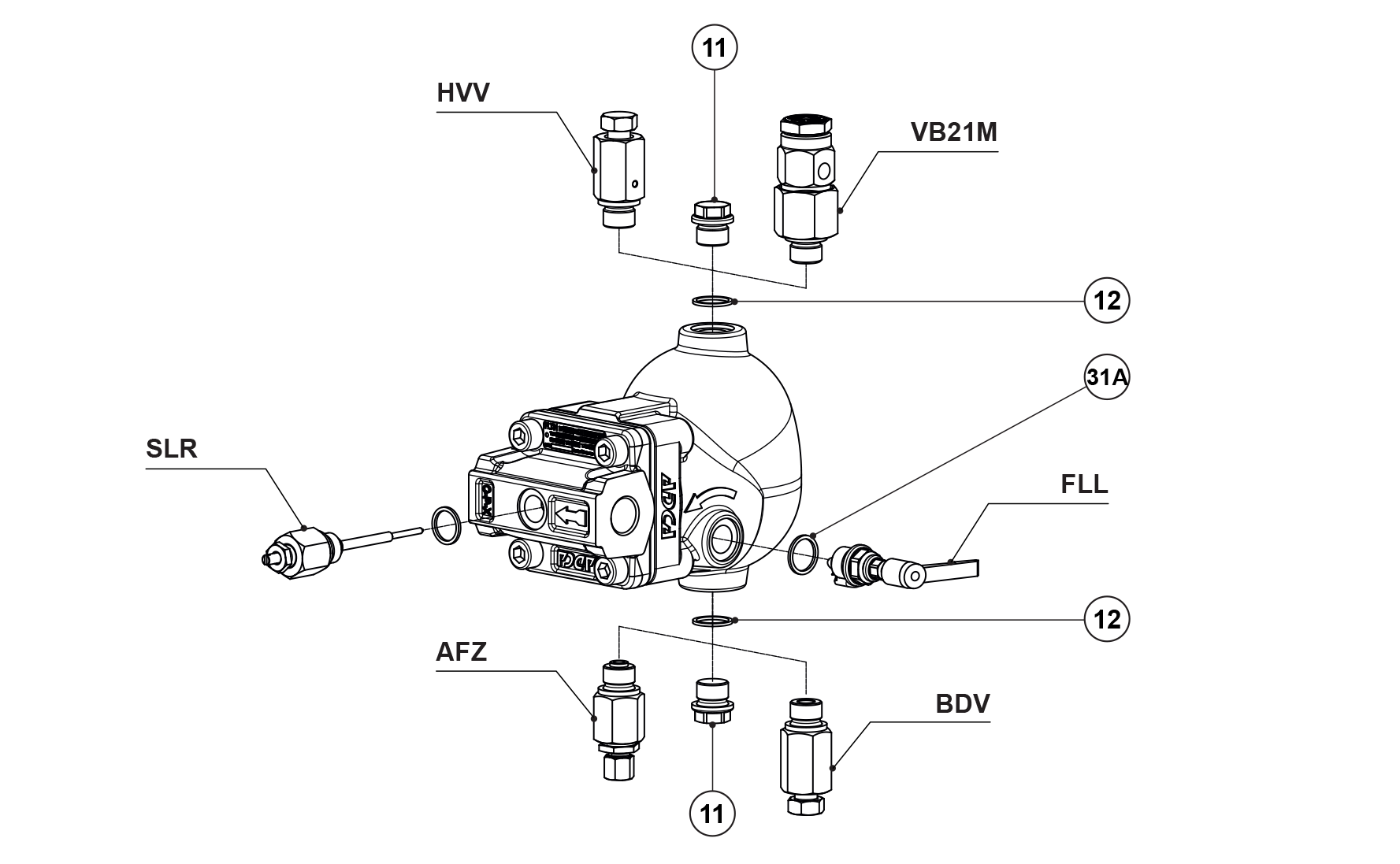

Lắp đặt các bộ BDV, HVV, AFZ và VB21M

*LƯU Ý: Các bộ BDV, HVV, AFZ và VB21M chỉ có thể lắp vào các bẫy hơi có sẵn các kết nối ở nắp trên và dưới.

• 1. Tháo phích cắm (11) và tháo vòng đệm (12) nếu có.
• 2. Gắn vòng đệm (12) kèm theo bộ retrofit (không áp dụng cho các phiên bản NPT) và siết chặt bộ phận lắp đặt (BDV, HVV, AFZ hoặc VB21M) với mô-men xoắn khuyến nghị.
• 3. Nếu lắp đặt bộ BDV hoặc HVV, đảm bảo rằng van của nó đóng bằng cách siết chặt vít van với mô-men xoắn từ 20 đến 25 Nm.

Thay thế cần gạt nâng phao (FLL)

• 1. Tháo cơ cấu cần gạt (31) để gỡ toàn bộ bộ phận FLL.
• 2. Lắp vòng đệm mới (31A) và đưa cần gạt FLL qua lỗ trên nắp (2). Siết chặt cơ cấu cần gạt (31) với mô-men xoắn khuyến nghị.
• 3. Vận hành FLL để đảm bảo nó hoạt động tốt.

Lực siết

Việc bảo trì bẫy hơi Valsteam ADCA đòi hỏi sự chú ý đến từng bước trong quy trình và sử dụng đúng công cụ, vật liệu để đảm bảo sự an toàn và hiệu suất tối đa.
