Bẫy hơi gầu đảo Valsteam ADCA IB12
Ngày đăng :06-05-2025 10:04:14 AM - Đã xem :37
Bẫy hơi gầu đảo Valsteam ADCA IB12 là dòng bẫy ngưng tụ hơi dạng inverted-bucket (gầu đảo) thiết kế chắc chắn, độ bền cao, sản xuất từ gang SG. Sản phẩm hoạt động gián đoạn (intermittent), phù hợp cho cả hơi bão hòa và hơi quá nhiệt, giúp loại bỏ condensate ở nhiệt độ hơi mà không làm thất thoát hơi hiệu quả.
Mô tả sản phẩm
- Nguyên lý hoạt động: Khi condensate tích tụ, gầu (bucket) chìm xuống, mở van xả; khi hơi đi vào, gầu nổi lên, đóng kín lỗ xả. Chu trình lặp lại liên tục, tự động loại bỏ nước ngưng.
- Thiết kế: Thân van và nắp chế tạo từ gang GJS-400-15, cơ cấu gầu và các chi tiết làm kín bằng thép không gỉ AISI 304 và thép chịu mài mòn. Bẫy cần lắp ngang, thanh gầu nằm ngang để hoạt động đúng .
Thông số kỹ thuật
Đặc tính | Giá trị |
---|---|
Model | IB12-4 (4 bar), IB12-8 (8 bar), IB12-12 (12 bar) |
Kết nối | Ren ISO 7 Rp / NPT; mặt bích EN 1092-2 PN 16/40; ASME B16.42 Class 150 |
Áp lực tối đa (PMO) | 14 bar |
Nhiệt độ tối đa (TMO) | 198 °C |
Điều kiện ngưỡng (PN16) | 16 bar @100 °C; 15,5 bar @150 °C; 14,7 bar @200 °C; 13,9 bar @250 °C |
Kích thước | DN 15 (½”), DN 20 (¾”); chiều dài 130 mm; chiều cao ~168 mm; khối lượng 3,9 – 5,8 kg |
Tính năng nổi bật
- Xả gián đoạn (Intermittent discharge): Loại bỏ condensate ở nhiệt độ hơi, tránh thất thoát hơi.
- Búa nước (Water hammer): Không ảnh hưởng khi có hiện tượng búa nước.
- Ổn định trước rung động: Hoạt động tin cậy ngay cả trong môi trường rung lắc.
- Bảo trì dễ dàng: Cơ cấu đơn giản, dễ tháo lắp, thay thế gioăng và làm sạch strainer.
Ứng dụng
- Điểm xả ngưng (drip points) trên đường hơi
- Hệ thống gia nhiệt theo đường dẫn (steam tracing)
- Buồng sấy, máy sấy công nghiệp
- Trang thiết bị hóa chất, giặt ủi, chế biến thực phẩm
- Các hệ thống hơi yêu cầu loại bỏ condensate tự động mà không làm gián đoạn quy trình sản xuất.

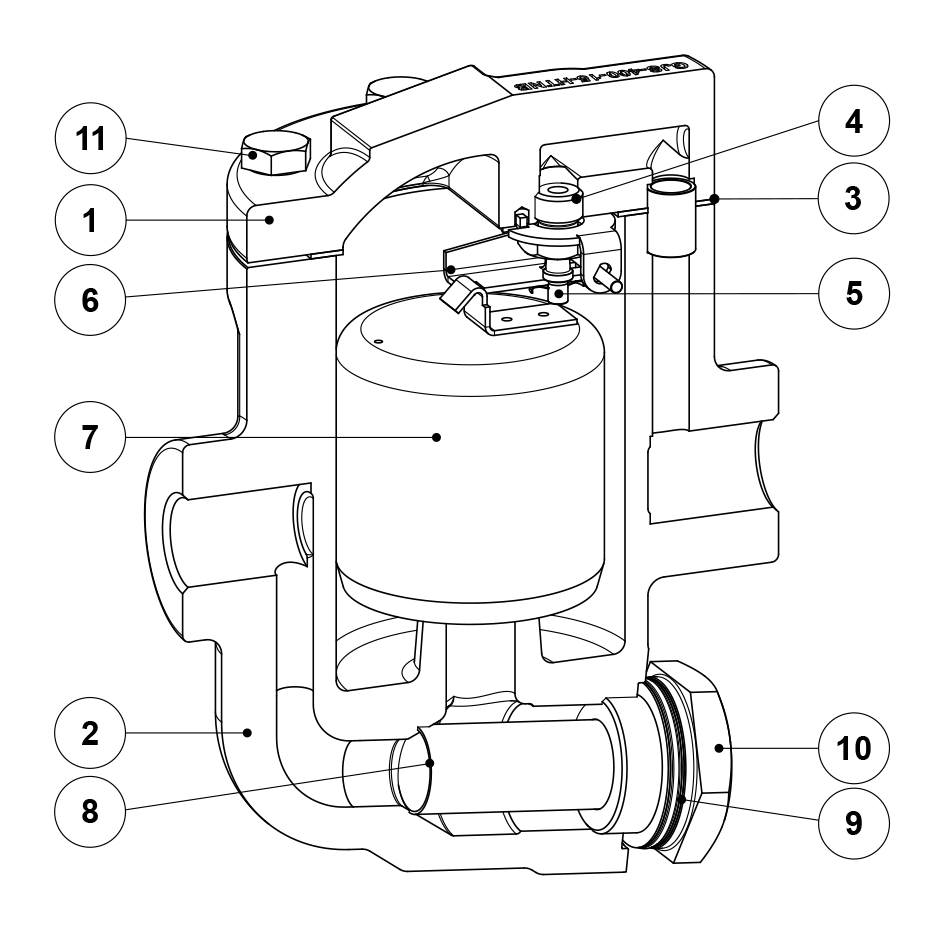

Bảng vật liệu
Vị trí | Chi tiết | Vật liệu |
---|---|---|
1 | Thân van (Body) | GJS-400-15 / 0.7040 |
2 | Nắp van (Cover) | GJS-400-15 / 0.7040 |
3 | Gasket | Stainless steel / Graphite |
4 | Seat | Hardened stainless steel |
5 | Valve | Hardened stainless steel |
6 | Cơ cấu gầu (Lever mechanism) | AISI 304 / 1.4301 |
7 | Gầu (Bucket) | AISI 304 / 1.4301 |
8 | Lưới lọc (Strainer screen) | AISI 304 / 1.4301 |
9 | Gasket phụ | Stainless steel / Graphite |
10 | Nắp lọc (Strainer cover) | A105 / 1.0432 |
11 | Bu-lông | Thép cấp 8.8 |
