Bẫy hơi lưỡng kim Valsteam ADCA BM20

Ngày đăng :12-05-2025 11:56:42 AM - Đã xem :32

Bẫy hơi BM20 của Valsteam ADCA là loại bimetallic steam trap với hai dải bimetal cong tác động lên seat valve, tự động điều tiết xả condensate khi nhiệt độ thay đổi. Thiết kế tích hợp strainer và tùy chọn blowdown valve giúp bảo vệ phần tử và dễ dàng xả cặn, phù hợp cho hệ thống hơi công nghiệp đòi hỏi hiệu suất cao và ổn định.

Mô tả sản phẩm

  • Nguyên lý hoạt động: Hai dải bimetal phản ứng với nhiệt độ nước ngưng, uốn cong mở van xả khi nhiệt độ dưới Tsat – 10 °C, đóng van khi hơi tới, đảm bảo không thất thoát hơi.
  • Cấu tạo: Thân và nắp van bằng thép P250GH (ASTM A105), regulator discs bằng hợp kim bimetal, tích hợp strainer bằng inox, tùy chọn blowdown valve để xả cặn nhanh chóng.

Thông số kỹ thuật

Đặc tínhGiá trị
Size (DN) 15 (½”), 20 (¾”), 25 (1”)
PMO (Max ΔP) 17 bar
TMO (Max Temp.) 250 °C
Kết nối Ren ISO 7 Rp / NPT; mặt bích PN 40 / Class 300; SW/BW
Lưu lượng xả Standard: 125–600 kg/h @ ΔP 0.5–17 bar;
High-capacity: 450–1 850 kg/h @ ΔP 0.5–17 bar

Tính năng nổi bật

  • Xả modulating liên tục: phù hợp với thay đổi tải.
  • Giữ superheat thấp: xả ngay ở ~10 °C dưới Tsat, bảo vệ thiết bị thụ động.
  • Chống búa hơi & rung động: đảm bảo vận hành ổn định.
  • Tích hợp Strainer & Blowdown Valve: ngăn cặn, dễ bảo trì.
  • Tùy chọn Check-Valve: ngăn dòng ngược khi cần thiết.

Ứng dụng

  • Steam tracing (gia nhiệt đường ống)
  • Drip points (điểm xả ngưng)
  • Storage coils và air venting
  • Thiết bị sấy, heat exchangers, nồi hơi trong ngành thực phẩm, dược phẩm, hóa chất.

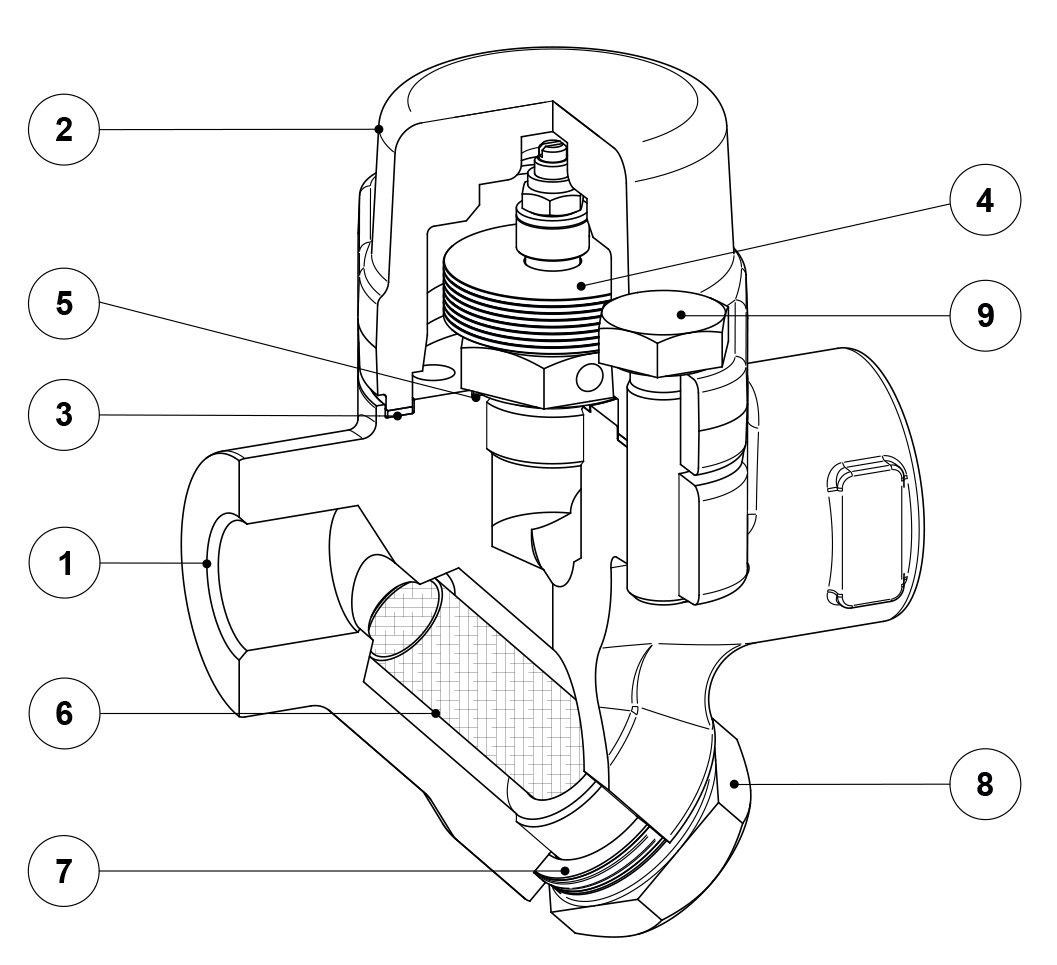

Bảng vật liệu

Bẫy hơi lưỡng kim Valsteam ADCA BM20

Chi tiếtVật liệu
Body & Cover P250GH (ASTM A105)
* Gasket Stainless Steel / Graphite
* Bimetallic regulator Corrosion resistant bimetal; Stainless steel
* Seat gasket Copper
* Strainer screen  AISI 304 / 1.4301
* Strainer gasket Stainless steel / Graphite
* Strainer cover A105 / 1.0432
Bolt Stainless steel A2-70
  • * Phụ tùng thay thế có sẵn
