Bẫy hơi nhiệt tĩnh và xả khí Valsteam ADCA TH32Y

Ngày đăng :08-05-2025 02:55:26 PM - Đã xem :23

Bẫy hơi nhiệt tĩnh Valsteam ADCA TH32Y ứng dụng nguyên lý điều nhiệt, xả nước ngưng tự động khi đạt ngưỡng nhiệt độ. Thiết kế tinh gọn, tích hợp lọc và van xả đáy, phù hợp cho hơi bão hòa và hơi quá nhiệt ở áp suất đến 22 bar, nhiệt độ tối đa 250 °C .

Mô tả sản phẩm

  • Loại: Thermostatic modulating steam trap
  • Model: TH32Y (standard capacity) & TH32YCK (có check valve)
  • Cấu tạo: Thân thép A105, phần tử thermostatic bằng hợp kim đặc chủng, lưới lọc inox và van xả tích hợp.

Thông số kỹ thuật

Đặc tínhGiá trị
Size (DN) 15 (½″), 20 (¾″), 25 (1″)
PMO (Max ΔP) 22 bar
TMO (Max Temp.) 250 °C
Kết nối Ren ISO 7 Rp / NPT; mặt bích PN 40 / ASME 150–300; SW/BW
Capacity (kg/h) TH32Y: 70–795 @ ΔP 0.2–22 bar;
TH32YCK: tương tự + check-valve

Tính năng nổi bật

  • Xả modulating: điều tiết liên tục, phù hợp biến đổi tải.
  • Độ nhạy cao: phần tử thermostatic phản ứng nhanh ở ngưỡng nhiệt.
  • Tích hợp strainer & blowdown: bảo vệ phần tử, dễ vệ sinh.
  • Tuỳ chọn check valve (CK): chống dòng ngược, phù hợp áp lực cao.

Ứng dụng

  • Hệ thống hơi công nghiệp: sấy khô, giặt ủi, sản xuất thực phẩm
  • Thiết bị tiệt trùng (sterilizers), nồi hơi, heat exchanger
  • Steam tracing (gia nhiệt đường ống), drip points (điểm xả ngưng)
  • Ứng dụng trong hóa chất, dược phẩm, nhà máy giấy

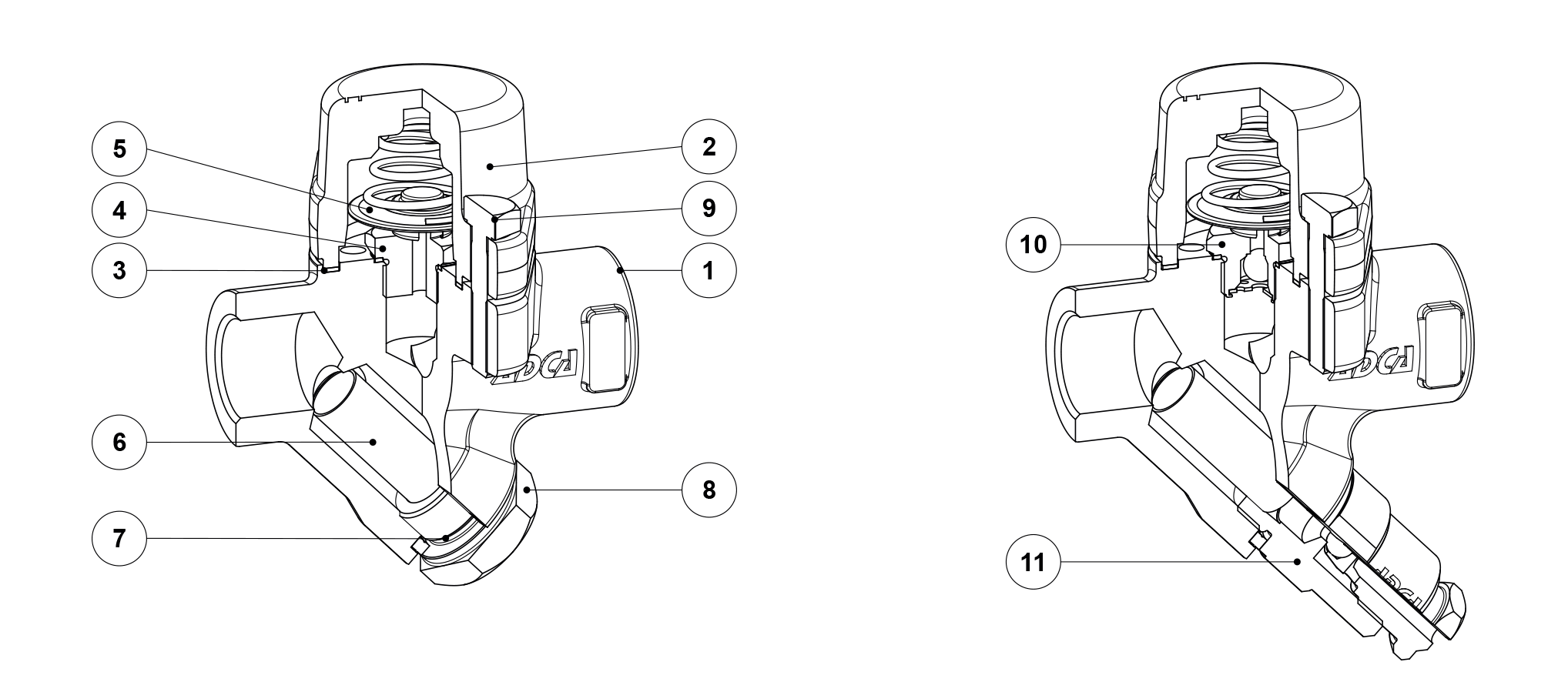

Bảng vật liệu

Bẫy hơi nhiệt tĩnh và xả khí Valsteam ADCA TH32Y

Vị tríChi tiếtVật liệu
1 Thân van P250GH / ASTM A105
2 Nắp van P250GH / ASTM A105
3 Gasket Stainless steel / Graphite
4 Seat Valve AISI 304 / 1.4301
5 Bộ phận điều nhiệt Stainless steel
6 Màn lọc AISI 304 / 1.4301
7 Gasket Stainless steel / Graphite
8 Nắp lọc

A 105 / 1.0432
9 Bu lông

Stainless steel A2-70
10 Seat tích hợp van một chiều

Stainless steel
11 Van xả đáy

AISI 304
