Búa Nước (Water Hammer): Phân Tích Cơ Chế Sóng Xung Kích & Giải Pháp Triệt Tiêu

Trong vận hành hệ thống lò hơi và mạng lưới nhiệt, Búa nước (Water Hammer) hay còn gọi là hiện tượng Thủy kích, không đơn thuần là những tiếng ồn va đập gây khó chịu. Dưới góc độ Cơ lưu chất, đây là sự hình thành các sóng xung kích (Shockwaves) với áp lực cực lớn, có khả năng phá hủy tức thời các khớp nối, mặt bích và làm nứt vỡ thân van gang.

Bài viết này sẽ phân tích cơ chế vật lý của hiện tượng này và cung cấp các giải pháp triệt tiêu dựa trên nguyên lý thiết kế đường ống chuẩn (Good Engineering Practices).

1. Cơ chế vật lý: Tại sao nước lại có thể phá hủy thép?

Búa nước trong hệ thống hơi thường xuất hiện dưới hai dạng cơ bản:

• Sốc thủy lực (Hydraulic Shock): Xảy ra khi một khối nước ngưng (Condensate slug) đang di chuyển với tốc độ cao bị chặn lại đột ngột (do van đóng nhanh hoặc gặp khúc cua). Động năng (Kinetic Energy) chuyển hóa tức thời thành năng lượng áp suất.
• Sốc nhiệt (Thermal Shock - Nguy hiểm nhất): Xảy ra khi hơi nóng bão hòa tiếp xúc với nước ngưng nguội. Hơi nước ngưng tụ đột ngột, thể tích giảm khoảng 1.700 lần (từ thể hơi sang thể lỏng). Quá trình này tạo ra vùng chân không cục bộ, khiến nước xung quanh lao vào lấp đầy khoảng trống với tốc độ siêu thanh, tạo ra sự va đập tàn phá từ bên trong.

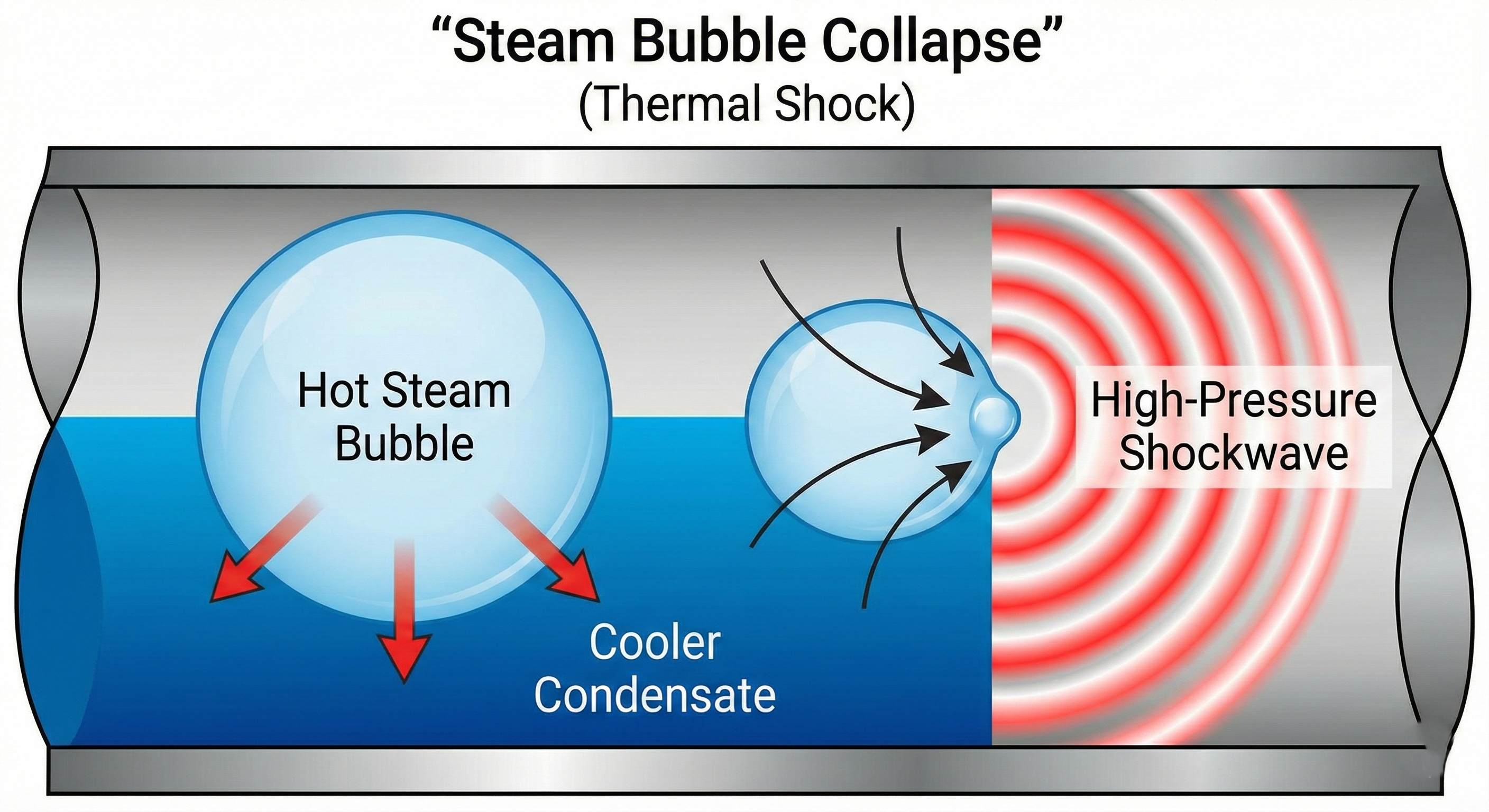

Minh họa cơ chế sụp đổ bọt khí (Steam Pocket Collapse) gây ra búa nước.

2. Định lượng áp lực phá hủy (Phương trình Joukowsky)

Để chứng minh mức độ nguy hiểm, ta sử dụng công thức Joukowsky để tính toán áp suất gia tăng đột biến ($Delta P$) khi dòng chảy bị hãm đột ngột:

• Trong đó:
• ρ (Rho): Mật độ chất lỏng (kg/m³).
• c: Tốc độ truyền âm trong lưu chất (m/s).
• Δv: Sự thay đổi vận tốc dòng chảy (m/s).

Phân tích kỹ thuật: Trong đường ống, nước ngưng thường chảy chậm. Tuy nhiên, nếu bị hơi nước cuốn đi (pick-up), khối nước này có thể đạt vận tốc của hơi (20 - 30 m/s). Khi va đập, áp suất tức thời sinh ra có thể lên tới 60 - 80 bar, vượt xa giới hạn bền của các loại van gang thông thường (PN16), dẫn đến nổ vỡ ngay lập tức.

3. Nguyên nhân gốc rễ từ sai lầm thiết kế đường ống

Búa nước không tự nhiên sinh ra, nó là hệ quả của việc thiết kế hoặc lắp đặt sai quy chuẩn. Dưới đây là 3 lỗi phổ biến nhất:

3.1. Sai độ dốc và điểm xả (Gradient & Drainage)

Đường ống hơi chính phải luôn có độ dốc xuống theo chiều dòng chảy (tỷ lệ khuyến nghị 1:100). Nếu ống lắp ngang hoặc võng ngược, nước ngưng sẽ đọng lại thành vũng. Hơi đi qua bề mặt vũng nước sẽ tạo sóng, dần dần bít kín tiết diện ống và phóng đi như một "piston nước".

3.2. Sử dụng Bầu giảm sai loại (Eccentric vs Concentric)

Tuyệt đối không dùng Bầu giảm đồng tâm (Concentric Reducer) trên đường ống hơi nằm ngang. Hình dáng của nó sẽ tạo ra một "đập chắn nước" tự nhiên ở đáy ống.
→ Giải pháp: Bắt buộc sử dụng Bầu giảm lệch tâm (Eccentric Reducer) phẳng đáy để nước ngưng có thể trôi chảy tự do về bẫy hơi.

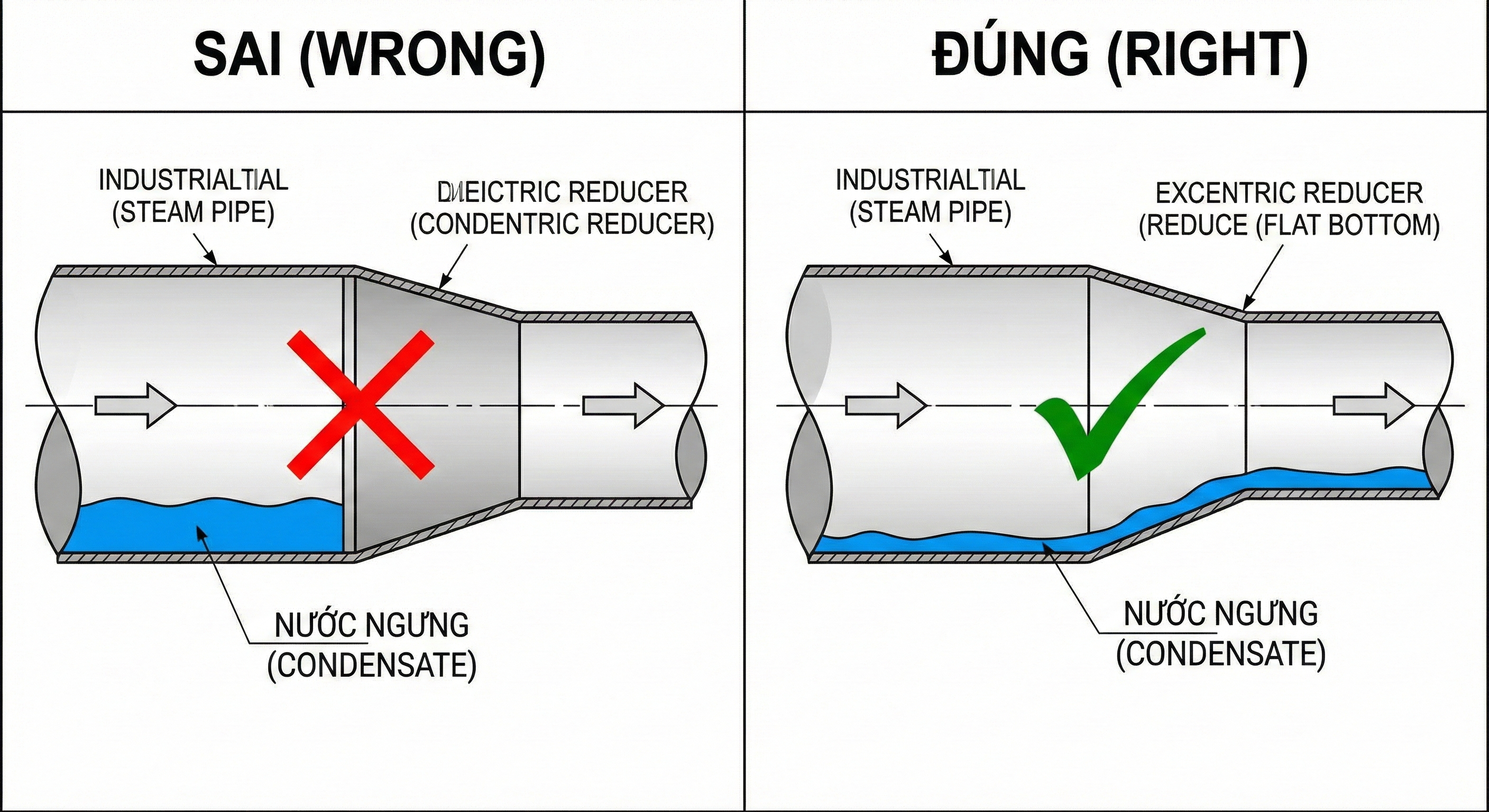

So sánh lắp đặt: Bầu giảm đồng tâm gây đọng nước (Sai) vs. Bầu giảm lệch tâm (Đúng).

3.3. Lấy nhánh hơi từ đáy (Incorrect Branch Take-off)

Việc trích xuất hơi từ đáy đường ống chính sẽ vô tình biến nhánh rẽ thành đường thoát nước ngưng, đưa khối lượng nước lớn vào thiết bị tiêu thụ, gây ra búa nước ngay tại đầu vào van điều khiển. Nhánh rẽ phải luôn được lấy từ đỉnh ống (Top take-off).

Giải pháp kỹ thuật phòng ngừa (Prevention)

Khắc phục búa nước không phải là thay van dày hơn, mà là loại bỏ nước ngưng khỏi hệ thống một cách hiệu quả.

• Lắp đặt bộ tách ẩm (Steam Separator): Trước các van điều khiển hoặc thiết bị quan trọng, cần lắp bộ tách ẩm để loại bỏ các hạt sương và nước ngưng lơ lửng trong dòng hơi.
• Sử dụng Van phá chân không (Vacuum Breaker): Trên các bộ trao đổi nhiệt dạng vỏ-ống, khi ngừng cấp hơi, chân không sẽ hình thành và giữ nước ngưng lại trong bầu. Van phá chân không giúp nước ngưng thoát về bẫy hơi dễ dàng (trọng lực), ngăn ngừa búa nước khi cấp hơi lại.
• Van một chiều (Check Valve): Lắp sau bẫy hơi để ngăn dòng nước ngưng từ đường hồi chung chảy ngược về thiết bị khi thiết bị ngưng hoạt động.

Nếu hệ thống đường ống của bạn đang phát ra những tiếng va đập bất thường, đó là dấu hiệu cảnh báo sớm của sự cố vỡ đường ống. Hãy thực hiện kiểm tra (Audit) lại toàn bộ độ dốc và vị trí lắp đặt bẫy hơi ngay hôm nay.
